Het schermgebied: | 2.2-8.4 ㎡ | Aangepast: | JA |
---|---|---|---|
Totale Macht: | 25-184 kW | Capaciteit: | 50-240 ㎥/h (200-1000 GPM) |
Scheidingsstadium: | 2stage/3stage | Tankvolume: | 5-30 ㎥ |
Totaal Gewicht: | 5.5-20 t | Vervoer over landdimensie (mm): | Aangepast |
Hoog licht: | 900mm HDD Modder Recyclingssysteem,de Modder van 20t HDD Recyclingssysteem,HDD-Modder Schoonmakend Systeem |
Horizontaal Richting Boorhdd-Modder Recyclingssysteem
HDD-Modder Recyclingssysteem aanpasbaar aan strenge het boren exploitatievoorwaarden
Inleiding
HDD-modder het recyclingssysteem is ontwerp voor Horizontale Richtingborings (HDD) installatie.
Afhankelijk van het vereiste van de boringsmodder, kan een HDD-modder recyclingssysteem omvattend schalieschudbeker, desander cycloon, wastoestelcycloon, centrifugeert de karaf, moddertank, moddermengapparaat, modderkanon, overdrachtpomp, enz. De maaswijdte van het schudbekerscherm zal afhankelijk van schudbekerprestaties voor modder en de scheiding van de boringsmodder bij verschillend moddervereiste stromen.
Productparameters
Aangepast | JA |
Capaciteit | 50-240 ㎥/h (200-1000 GPM) |
Het schermgebied | 2.2-8.4 ㎡ |
Scheidingsstadium | 2stage/3stage |
Tankvolume | 5-30 ㎥ |
Totale Macht | 25-184 kW |
Totaal Gewicht | 5.5-20 t |
Vervoer over landdimensie (mm) | aangepast |
Het schermmateriaal | Polyurethaan |
Cycloon (mm) | 250 -900 |
Drijvende krachtmateriaal | Cr26 |
Toepassing | Boring |
Specificatie | Kan volgens vereisten worden aangepast |
Model | Csj-F-N-30C | Csj-F-N-60C | Csj-F-N-120C | Csj-F-N-200C | |
Capaciteit (m3/h) | 30 | 60 | 120 | 200 | |
Dunne modderpomp | Model | Gelijkstroom-ehm-1.5C | Gelijkstroom-ehm-3C | Gelijkstroom-ehm-3C | Gelijkstroom-ehm-4C |
Macht (KW) | 7.5 | 11 | 22 | 37 | |
Druk (MPa) | 1.0~2.0 | ||||
Schalieschudbeker | Macht (KW) | 1.5 | 2 | 3 | 3 |
Trillingskracht (KN) | 30 | 40 | 60 | 60 | |
Het scherm grootte (mm) |
OP | 1400X600 | 1700x700 | 1900X1000 | 2100x1200 |
Onderaan | 1400X600 | 1700x700 | 1900X1000 | 2100x1200 | |
Kegelmodel | F-N-100 | F-N-150 | |||
Kegelaantal | 3 | 6 | 12 | 8 | |
Scheidingsgrootte (μm) | 10-30 | ||||
Totale Macht (kW) | 9 | 13 | 25 | 40 | |
Systeem Max.Size (mm) | 1650X1450X2150 | 2000X1600X2250 | 2170X2000X2400 | 2400*2300*2400 | |
Systeemgewicht (Kg) | 1200 | 1900 | 2500 | 3500 |
HDD-Modder de Werkprocedure van het Recyclingssysteem
1. Er is een boorkuil aan elke kant van het boren van gat, zal een reeks van verticale dunne modderpomp bovenop modderkuil voor het voeden van schalieschudbeker plaatsen. Het scherm van de schalieschudbeker zal het boren knipsels scheiden en de lossing uit, zal vloeistoffendeel in bunker door het schermgat dalen.
2. 1 of 2 of 3 reeksen van desandercycloon zitten na schalieschudbeker, zal één reeks van centrifugaalpomp desander cyclong voor tweede fasescheiding voeden, zullen de vaste lichamen uit desander direct lossing aan het schudbekerscherm of scherpe doos zijn en de vloeistoffen over stroom van desander zullen in desandercompartiment stromen.
3. Een hoeveelheid van wastoestel stormt cyclonen zal zitten na desander voor fijne vaste lichamenscheiding, zullen de vaste lichamen uit wastoestel aan het schudbekerscherm lossen of de knipselsdoos, Sjaal over van Wastoestel zal in wastoestel dalen.
4. Als het mengen zich tank, zit het pompen op tanksteunbalk voor de overdracht van de boringsmodder en de voermodder in moddervultrechter voor nieuwe modder mengt door nieuwe chemische producten opnieuw, kan het mengen zich bovenop tank of tanksteunbalk vanaf de Vraag van de Cliënt zitten.

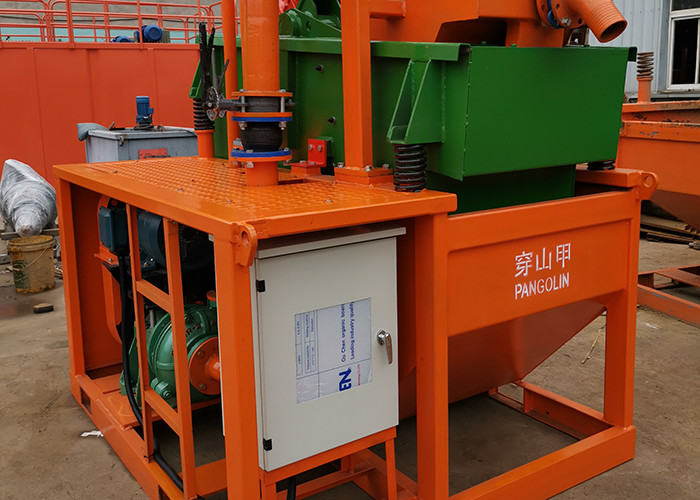

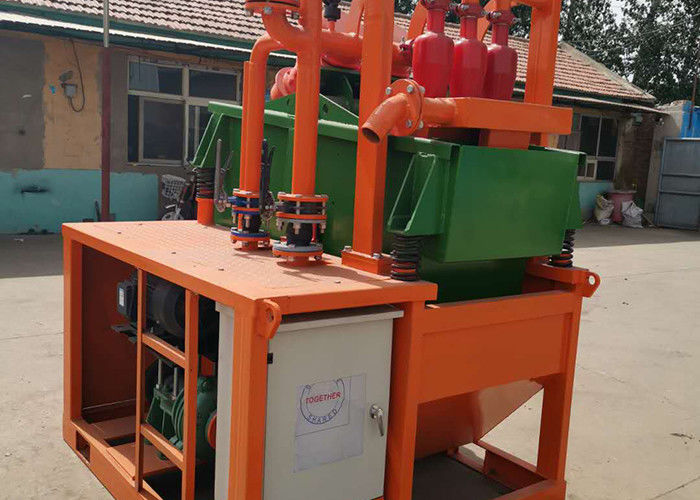

Het beeld toont
Van de Pangolin (China) Bouw de Machinesco., Ltd is een boorfabrikant met volledig het testen materiaal en sterke technische kracht. Onze producten hebben een brede waaier, een hoogte - kwaliteit, een redelijke prijs, en een geschikte levering, die wijd in olievelden, boring, niet-uitgravingsgebieden en andere industrieën worden gebruikt. Onze producten worden wijd erkend en op door gebruikers, en kunnen aan de continu veranderende economische en sociale behoeften voldoen vertrouwd. Aan
Wij heten nieuwe en oude klanten van alle gangen van het leven welkom om ons voor toekomstige bedrijfsrelaties en wederzijds succes te contacteren!
