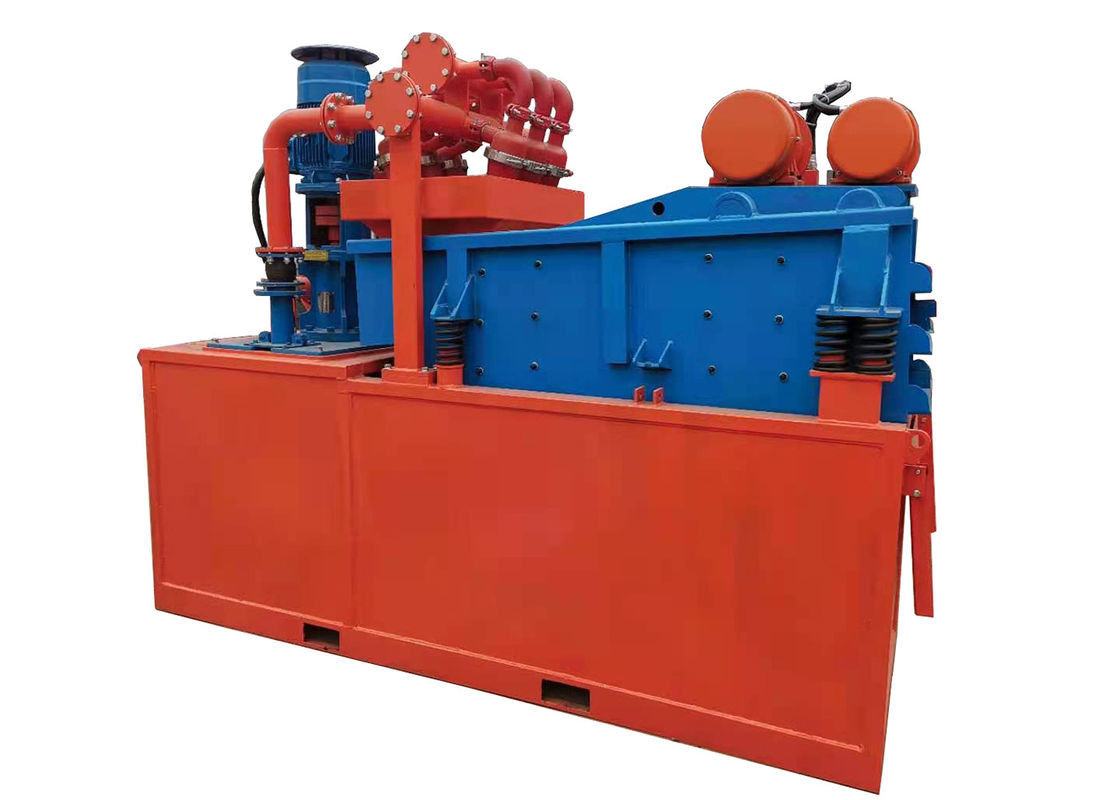

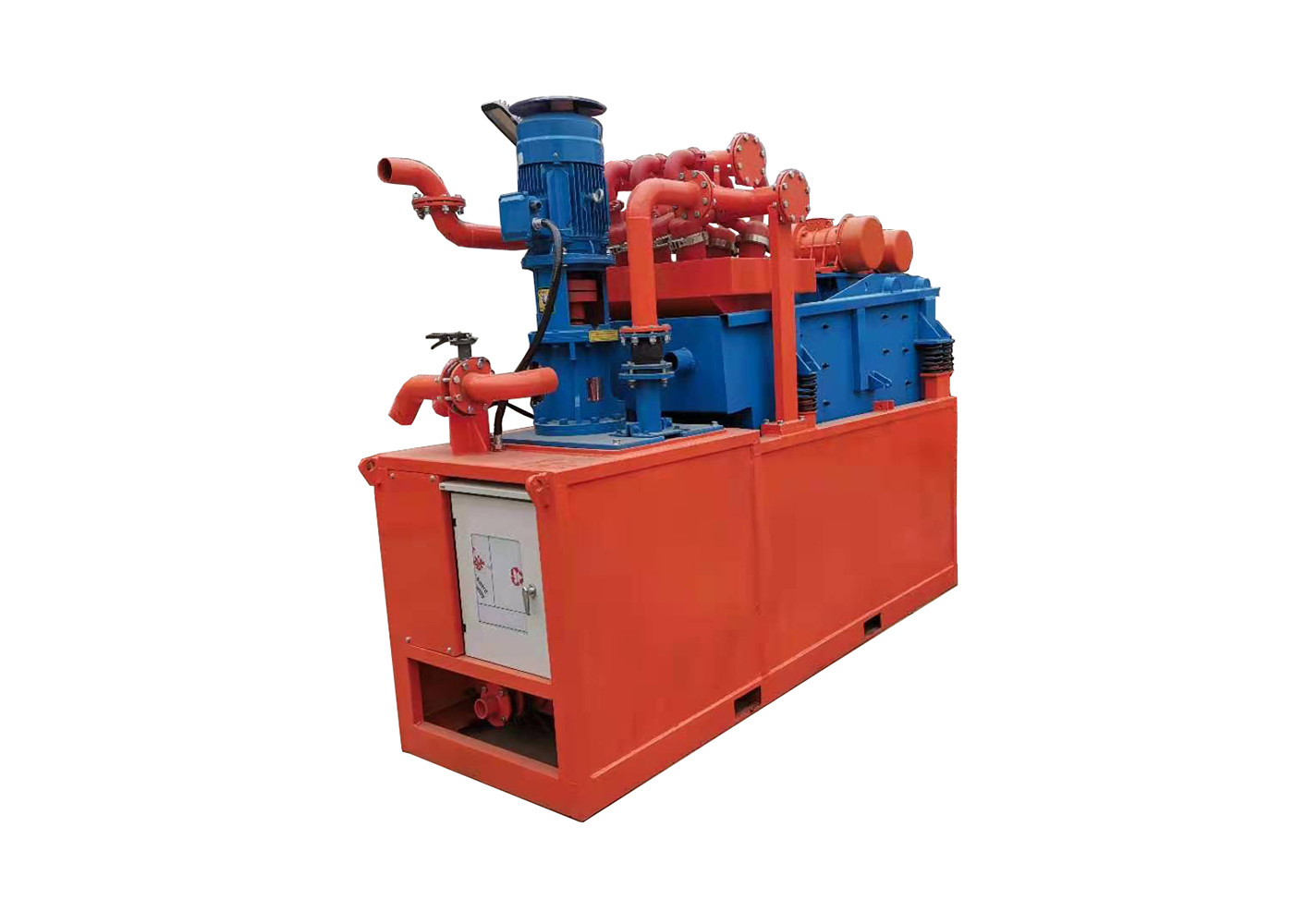

200 m ³/ H HDD-spoelingcirculatiesysteem 8-kegels 40 kW krachtig spoelingcirculatiesysteem
Invoering
In een compleet modderrecyclingsysteem is de schalieschudder de uitrusting in de eerste fase voor zowel het beheersen van vaste stoffen als het reinigen van modder.Schalieschudder voor controle van vaste stoffen zijn apparaten die boorgruis uit de boorvloeistof verwijderen tijdens het circuleren en boren.Door een ander gaasscherm te gebruiken, kan de lineaire bewegingsschudder het boorgruis maximaal verwijderen en de waardevolle boormodder terugwinnen in het moddersysteem voor latere behandeling.
Productparameters
| Model |
CSJ-FN-30C |
CSJ-FN-60C |
CSJ-FN-120C |
CSJ-FN-200C |
| Capaciteit (m3/u) |
30 |
60 |
120 |
200 |
| Drijfmest pomp |
Model |
Gelijkstroom-EHM-1.5C |
DC-EHM-3C |
DC-EHM-3C |
DC-EHM-4C |
| Vermogen (Kw) |
7.5 |
11 |
22 |
37 |
| Druk (MPa) |
1.0~2.0 |
| Schalie shaker |
Macht (Kw) |
1.5 |
2 |
3 |
3 |
| Trillingskracht (KN) |
30 |
40 |
60 |
60 |
|
Scherm
maat (mm)
|
OMHOOG |
1400X600 |
1700x700 |
1900X1000 |
2100x1200 |
| Omlaag |
1400X600 |
1700x700 |
1900X1000 |
2100x1200 |
| Kegelmodel |
FN-100 |
FN-150 |
| Kegel nummer |
3 |
6 |
12 |
8 |
| Scheidingsgrootte (μm) |
10-30 |
| Totaal Vermogen (KW) |
9 |
13 |
25 |
40 |
| Systeem Max.Size (mm) |
1650X1450X2150 |
2000X1600X2250 |
2170X2000X2400 |
2400*2300*2400 |
| Systeemgewicht (Kg) |
1200 |
1900 |
2500 |
3500 |
Gebruik en toepasbaarheid
De schalieschudder voor boorvloeistoffen is de primaire regelapparatuur voor vaste stoffen in het regelsysteem voor vaste stoffen voor boorvloeistoffen.
De schalieschudder sreens de boorvloeistof met een grote hoeveelheid knipsels, scheidt de grote vaste deeltjes en stuurt de boorvloeistof naar de volgende scheidingsapparatuur.
de Shale Shaker heeft de voordelen van een eenvoudige structuur, betrouwbare prestaties, grote verwijderingscapaciteit, lange levensduur en eenvoudig onderhoud.
Structuur en werkingsprincipe
De schalieschudder is samengesteld uit een voedingstank, een basis, een zeefkast en een trilmotor enz. Zes isolatieveren ondersteunen de zeefkast op de basis. Er zijn drie dezelfde of verschillende gaasschermen geïnstalleerd op het werkoppervlak van de zeefkast.
Na de nieuwste prestaties op het gebied van zeefmachines in binnen- en buitenland te hebben geabsorbeerd en de sterke punten van cirkel en rechtlijnige trillingen te hebben geïntegreerd, verhoogt de schalieschudder de snelheid van het dragen van boorgruis aanzienlijk en verhoogt de hoeveelheid boorvloeistof door het scherm, waardoor plakken op het scherm wordt vermeden .De schalieschudder neemt dubbele explosieveilige trillingsmotoren als trillingsbron en vormt een rechtlijnige beweging door de werking van trillingsmotoren met omgekeerde rotatie.Het is vooral van toepassing in de werkomstandigheden met stratigrafische fluctuatie.De voordelen worden duidelijker naarmate boorvloeistof een veel hogere viscositeit heeft.
Fotoshow
Behandelingsproces van economisch modderterugwinningssysteem
Van werkende machines (of bezinktank) door drijfmestpomp
(1) De opgezogen modder gaat door de modderopslagtank van de schalieschudder
(2) Trilscherm dat het modderterugwinningssysteem binnengaat (3) De grove deeltjes in de rioolslurrie worden uitgezeefd en gaan dan de slurrieopslagtank binnen (4), (5) Zuigen uit de tank om de modder met bepaalde kinetische energie te verwijderen uit de ontzander langs de pijpleiding(6) De slibinlaat wordt tangentieel geïnjecteerd, en het fijne slib wordt afgevoerd uit het druppelmondstuk aan het onderste uiteinde van de hydrocycloon in het trilscherm(3) Op het bovenste fijne scherm van de.Na uitdroging en zeven van de fijne zeef wordt het relatief droge fijne slakkenmateriaal gescheiden en keert de suspensie die door de fijne zeef gaat terug naar de drijfmestopslagtank (4) binnenin.Maar cycloon (6) De behandelde schone modder komt de tussenopslagtank binnen via de overlooppijp van de cycloon (7) en wordt vervolgens afgevoerd langs de drijfmestafvoerpijp of teruggevoerd naar de drijfmestopslagtank
(4).Tijdens moddercirculatie, een vloeistofniveauboei tussen de tussenopslagtank en de gieropslagtank(8) Houdt het vloeistofniveau in de gieropslagtank constant.Zodra de hoeveelheid modder die uit de drijfmestopslagtank komt, groter is dan de geleverde hoeveelheid, zal de vloeistofniveauboei dalen met de daling van het vloeistofniveau.
Op dit moment wordt de modder in de middelste opslagtank overgebracht naar de slurryopslagtank via de open slurry-aanvulleiding, en het vloeistofniveau zal stijgen en terugkeren naar zijn oorspronkelijke staat;Als de mesttoevoer groter is dan de afvoer, zal de mestopslagtank overlopen om overlopen te voorkomen.Wanneer slib van hogere kwaliteit vereist is, kan het slibsorteerproces in de cycloon worden herhaald door de totale toevoer van slib te verminderen.
Pangolin (China) Construction Machinery Co., Ltd. is een boorfabrikant met complete testapparatuur en een sterke technische werking.Onze producten hebben een breed assortiment, hoge kwaliteit, redelijke prijs en tijdige levering, die veel worden gebruikt in olievelden, boren, niet-uitgravingsvelden en andere industrieën.Onze producten worden algemeen erkend en vertrouwd door gebruikers en kunnen voldoen aan de steeds veranderende economische en sociale behoeften.Tot
We verwelkomen nieuwe en oude klanten uit alle lagen van de bevolking om contact met ons op te nemen voor toekomstige zakelijke relaties en wederzijds succes!
FAQ:
1. Hoe bestel ik de producten?
A: Stuur de aanvraag met een gedetailleerde artikelbeschrijving of met het modelnummer.
2. Hoe zit het met de gewone verpakking?
A: Als er geen speciale verpakkingsvraag is, zullen we deze als onze normale verpakking beschouwen.Eerst in een kleine doos en dan samen in de grotere doos om ervoor te zorgen dat de goederen worden voltooid.
3. Kan ik kwaliteitsproducten verwachten?
EEN: Ja.volwassen productietechnologie die ervoor zorgt dat de kwaliteit voldoet aan internationaal verzoek.
4. Hoe te controleren of het product precies is wat u zoekt?
A: Voeg indien mogelijk een referentiefoto toe om misverstanden te voorkomen of links van onze website voor een beter begrip.
5. Hoe de kwaliteit controleren?
A: We hebben ons eigen ervaren QC-team, er zal een strikte inspectie en test zijn voor elke bestelling voordat deze wordt verzonden.
6. Snelle levertijd:
A: Gewoonlijk duurt het 25 dagen voor productie. Slechts 3 of 5 dagen als we voorraad hebben van uw aanvraaggrootte.
7. Concurrerende prijs:
A: Onze fabriek kan u de laagste prijs leveren dankzij directe verkoop aan klanten zonder distributeur!
